概述
電力系統中電流互感器（CT）正常工作時，二次側處于近似短路狀態，輸出電壓很低。在運行中如二次繞組開路或一次繞組流過異常電流，都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全。我公司研發的WT-CTP電流互感器過電壓保護器具有報警接點輸出、自動發光指示、動作后可復位等功能。WT-CTP可靠性高，使用壽命長，能可靠動作10萬次以上；動作速度快，過載能力強，靜態泄漏電流小。主要用于各種CT二次繞組的異常過電壓保護。

功能特點
 正常工作時，流入保護器的電流（漏電流）小于1mA，不影響CT正常工作；
 當A(或B、C)，N兩端電壓超過150V時，MG-100CTB瞬時短接A(或B、C、N)，將二次繞組過電壓限制在安全電壓以內；
 保護動作快，小于10毫秒；動作接點容量大，故障時能使CT二次繞組可靠短路；
 動作接點具有自復位功能，故障消除后，裝置自動解除保護；若在停電狀態下解除故障，掉電后保護器自動復位；
 提供一對報警無源常開觸點，可接各種聲光報警器或提供給綜自系統；
 體積精巧，可固定式或軌道式安裝，使用維護方便。
技術指標
 電源電壓：    AC/DC 220V±10%（可依據用戶要求特殊訂制）；
 正常漏電流IL：20V時小于1mA;
 導通電壓UC：150V±10%（可依據用戶要求特殊訂制）；
 導通時間：≤2ms；
 CT保護容量： AC 220V/5A,   50A/10ms；
 報警觸點容量：AC220V/5A；
 工作溫度：-40℃～+50℃；  <95％；
 使用地點：戶內或半戶外使用，使用地點不允許有劇烈的震動與沖擊；
 環境要求：大氣中無嚴重影響裝置外殼絕緣的污穢及侵蝕性、爆炸性介質。


端子接線圖

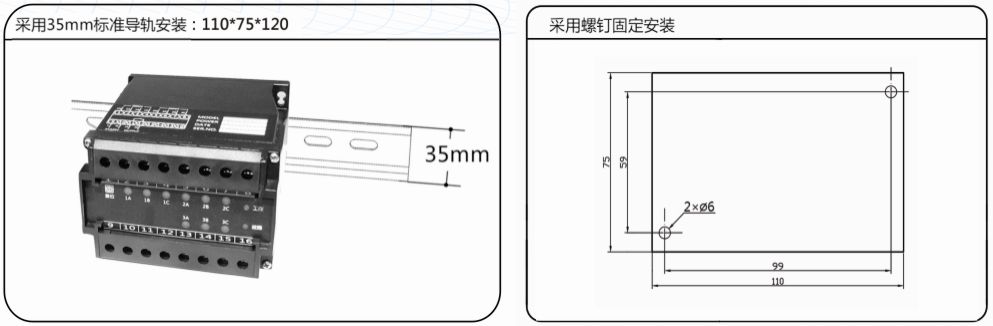

安裝及外形尺寸
  安裝方式: 固定式或導軌式安裝，安裝地點距被保護CT應盡量近，方便巡查。




訂貨須知
  請說明保護器電源的類型，交流或直流及電壓大小
  請說明CT二次繞組數量。
